東風天龍洗掃車國六

聯系人：詹經理
手機：186-0722-4109
微信：186-0722-4109
地址：湖北·隨州·南郊平原崗程力汽車工業園

產品參數

產品**	華通牌	公告批次
產品名稱	洗掃車	產品型號	HCQ5250TXSDL6型洗掃車
總質量(Kg)	25000	罐體容積(m3)
額定載質量(Kg)	7370,7305	外形尺寸(mm)	10700,10500×2500×3390
整備質量(Kg)	17500	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3	載質量利用系數
接近角/離去角(°)	18/12	前懸/后懸(mm)	1480/2170,1480/2320
軸數	3	軸距(mm)	4350+1350,5350+1350,5700+1350
軸荷(Kg)	7000/18000(二軸組)	**高車速(Km/h)	90
其它	備注：側面防護裝置和后防護裝置材料均為Q235,連接方式均為焊接連接.后防護裝置截面尺寸為200mm×50mm,離地高度為500毫米;外形長/軸距/后懸一一對應:10700/5700+1350/2170,10500/5350+1350/2320;隨底盤裝ABS,ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;型號:3631010-C2000.
【底盤技術參數】
底盤型號	DFL1250A13	底盤名稱	載貨汽車底盤
**名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸(mm)	9400,10260,10610×2500,2550×3070,3600,3690,3770	輪胎數	10
接近角/離去角(°)	18/14	輪胎規格	11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR
鋼板彈簧片數	8/9,8/10,9/10	前輪距(mm)	2040
燃料種類	柴油	后輪距(mm)	1860/1860
排放標準	GB3847-2005,GB17691-2005國VI
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
ISD245 50 ISD270 50	東風康明斯發動機有限公司東風康明斯發動機有限公司	6700 6700	180 198

1、概述

洗掃車采用東風天龍DFL1250A13型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，**高風量達23500m³/h。高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許**高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m³。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。

HCQ5251TXSDL5型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。

HCQ5251TXSDL5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

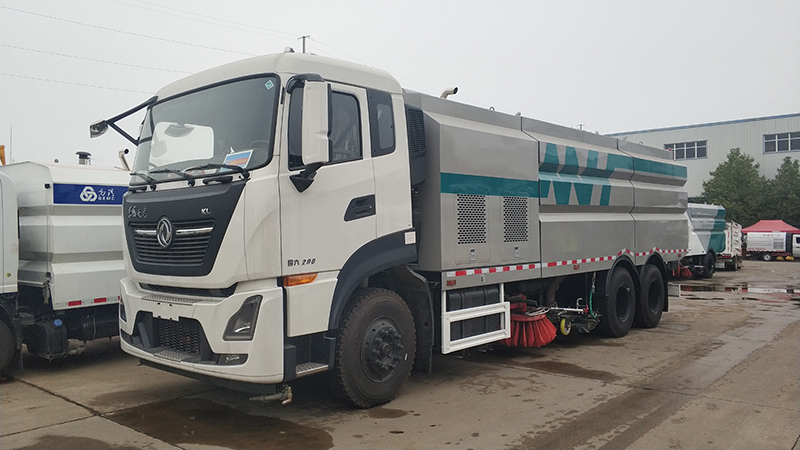

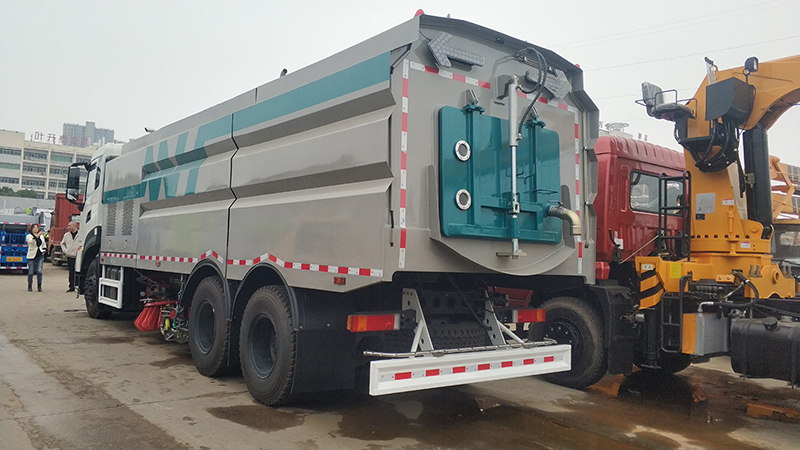

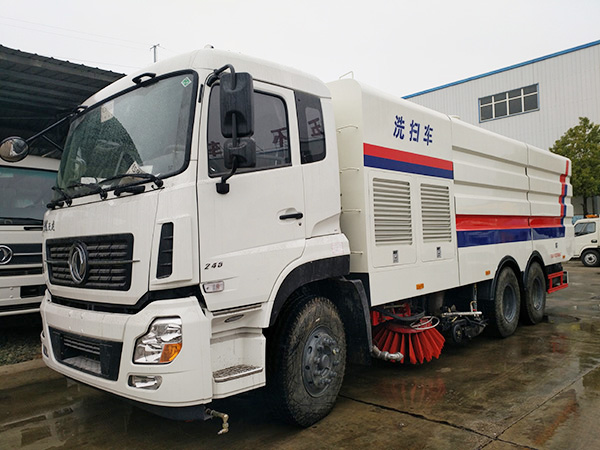

多方位圖

?

東風天龍洗掃車國六

?

東風天龍洗掃車國六

?

東風天龍洗掃車國六
